OBD2 Adapterkabel set - 6x 16 (v) naar 16-pins (m) - Voor Fiat, Alfa Romeo en Lancia - 0,1 meter

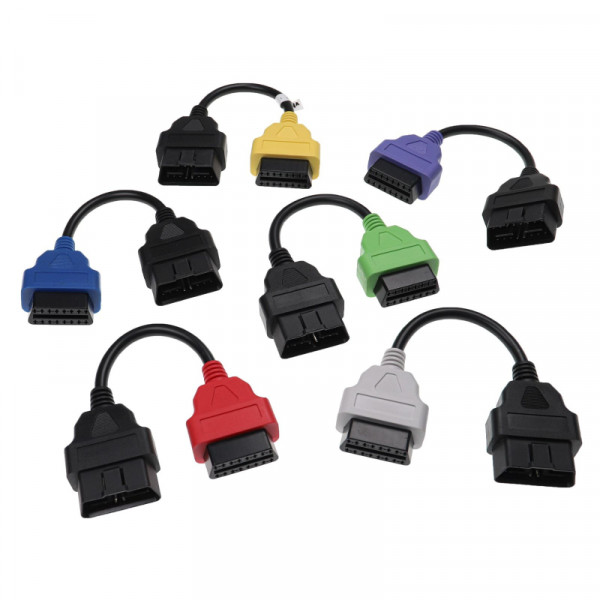

Met deze set van 6 OBD2 adapter- en verlengkabels (A1-A6) is het mogelijk om de auto aan te sluiten op bijvoorbeeld MultiEcuScan of Fiat EcuScan.

We hebben geen complete lijst van voertuigen waarvoor deze adapterkabel geschikt is. Vergelijk de aansluiting op het voertuig met de aansluiting op de afbeeldingen.

Pinout Groen

• Pin 16 (v) naar Pin 16 (m) VBAT +12V (plus)
• Pin 5 (v) naar Pin 5 (m) GND (massa/min)
• Pin 4 (v) naar Pin 4 (m) GND (massa/min)
• Pin 7 (v) naar Pin 1, 7, 9 en 12 (m) Diagnose

Pinout Rood

• Pin 16 (v) naar Pin 16 (m) VBAT +12V (plus)
• Pin 5 (v) naar Pin 5 (m) GND (massa/min)
• Pin 4 (v) naar Pin 4 (m) GND (massa/min)
• Pin 7 (v) naar Pin 3 (m) Diagnose

Pinout Geel

• Pin 16 (v) naar Pin 16 (m) VBAT +12V (plus)
• Pin 5 (v) naar Pin 5 (m) GND (massa/min)
• Pin 4 (v) naar Pin 4 (m) GND (massa/min)
• Pin 6 (v) naar Pin 1 (m) HS CAN High
• Pin 7 (v) naar Pin 12 (m) ISO K-line
• Pin 14 (v) naar Pin 9 (m) HS CAN Low

Pinout Paars

• Pin 16 (v) naar Pin 16 (m) VBAT +12V (plus)
• Pin 5 (v) naar Pin 5 (m) GND (massa/min)
• Pin 4 (v) naar Pin 4 (m) GND (massa/min)
• Pin 7 (v) naar Pin 7, 8, 11 en 13 (m) Diagnose

Pinout Blauw

• Pin 16 (v) naar Pin 16 (m) VBAT +12V (plus)
• Pin 5 (v) naar Pin 5 (m) GND (massa/min)
• Pin 4 (v) naar Pin 4 (m) GND (massa/min)
• Pin 6 (v) naar Pin 3 (m) HS CAN High
• Pin 14 (v) naar Pin 11 (m) HS CAN Low

Pinout Grijs

• Pin 16 (v) naar Pin 16 (m) VBAT +12V (plus)
• Pin 5 (v) naar Pin 5 (m) GND (massa/min)
• Pin 4 (v) naar Pin 4 (m) GND (massa/min)
• Pin 6 (v) naar Pin 12 (m) HS CAN High
• Pin 14 (v) naar Pin 13 (m) HS CAN Low
