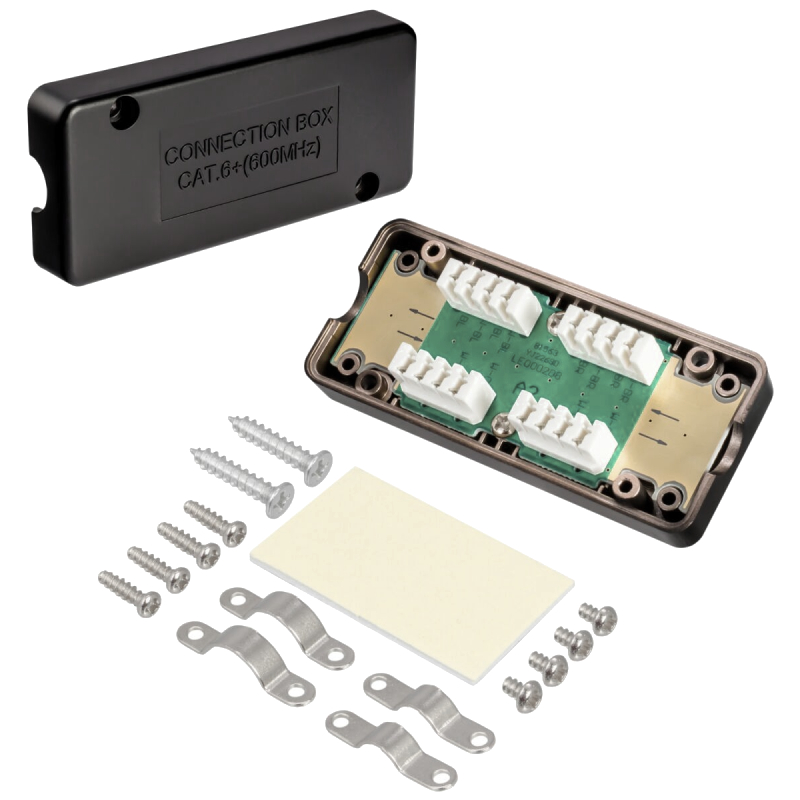

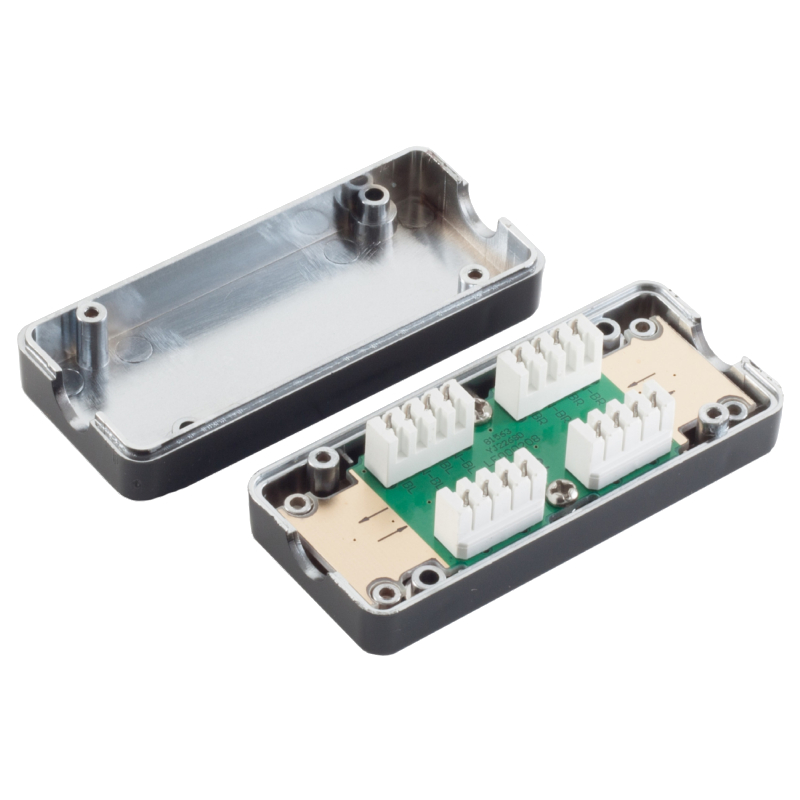

Netwerkkabel Koppelstuk - CAT6a - LSA - STP - Zwart

Gemakkelijk een 10 gigabit netwerkkabel koppelen met dit netwerkkabel koppelstuk. Het koppelstuk beschikt over 1 LSA strook, waardoor je gemakkelijk 2 kabels aan elkaar maakt. De aders kun je in het koppelstuk monteren met een LSA punchdowntool. Deze internet koppeling is perfect als je internetkabel nét te kort is.

Dit afgeschermde STP koppelstuk is geschikt voor het verbinden van 1 UTP CAT5, CAT6 en zelfs CAT6a netwerkkabel met individuele aderoppervlaktes tussen de 22 en 24AWG. In principe is de koppeling ook geschikt voor CAT7 en CAT8, echter is de maximale bandbreedte 500 MHz. De netwerkkabel koppeling is te gebruiken als verlengadapter voor patchkabels. De adapter is straight (1:1) aangesloten.

Hoe sluit ik deze netwerkkoppeling aan?

• Strip ongeveer 70 mm van de kabelmantel.
• Draai de gevlochten afscherming in elkaar en leg deze terug over de kabelmantel om een ​​contactoppervlak te creëren.

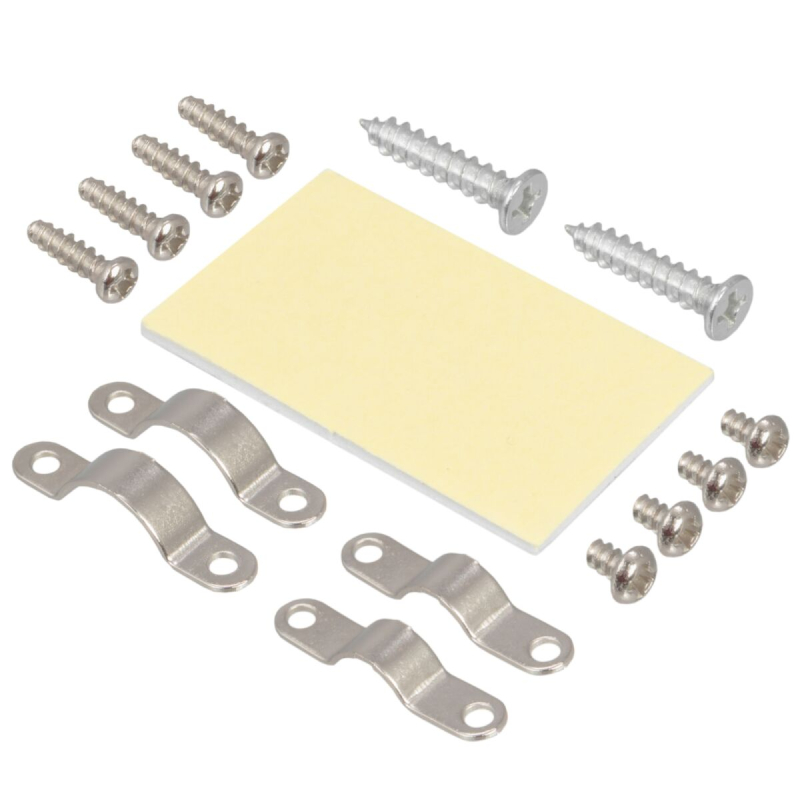

• Zet de kabels vast met geschikte kabelklemmen.
• Leid de kabeladers naar de LSA-klemmen en knip de overtollige folieafscherming van de afzonderlijke aderparen af. Zorg er bij het aansluiten van de aderparen voor dat de paarafschermingen zo dicht mogelijk bij de LSA-klemmen komen en verkort deze indien nodig
• Klem de afzonderlijke aders volgens het bedradingsschema met behulp van LSA-leggereedschap (punchdowntool). Let op de kleur van de ader, de kleuren moeten op de juiste plek gemonteerd worden.
• Sluit de behuizing van de aansluitdoos.

RJ-45 connector (8P8C)

De RJ45 plug is een modulaire connector die vooral gebruikt wordt voor netwerkkabel verbindingen. De aansluiting is ook terug te vinden op computers, printers, routers en alle andere apparaten die met bekabeld netwerk verbonden kunnen worden. Deze aansluiting lijkt heel erg op andere ‘RJ connectoren’, maar onderscheidt zich door het aantal pinnen. Een RJ45 aansluiting heeft 8 pinnen, waarvan 8 aangesloten.

STP/FTP Afscherming

STP is een brede naam waar FTP onder valt. STP staat namelijk voor Shielded Twisted Pair en FTP voor Foiled Twisted Pair. De aluminium folie in FTP kabels vormt de afscheiding die benoemd wordt in STP. In feite STP en FTP dus hetzelfde. Een afgeschermde kabel is aanzienlijk beter dan een niet-afgeschermde kabel (UTP, Unshielded Twisted Pairs), omdat de kabel beschermd wordt tegen storingen en invloeden van buitenaf. Wij adviseren het gebruik van afgeschermde RJ45 connectoren in combinatie met een S/FTP, STP of FTP kabel.
