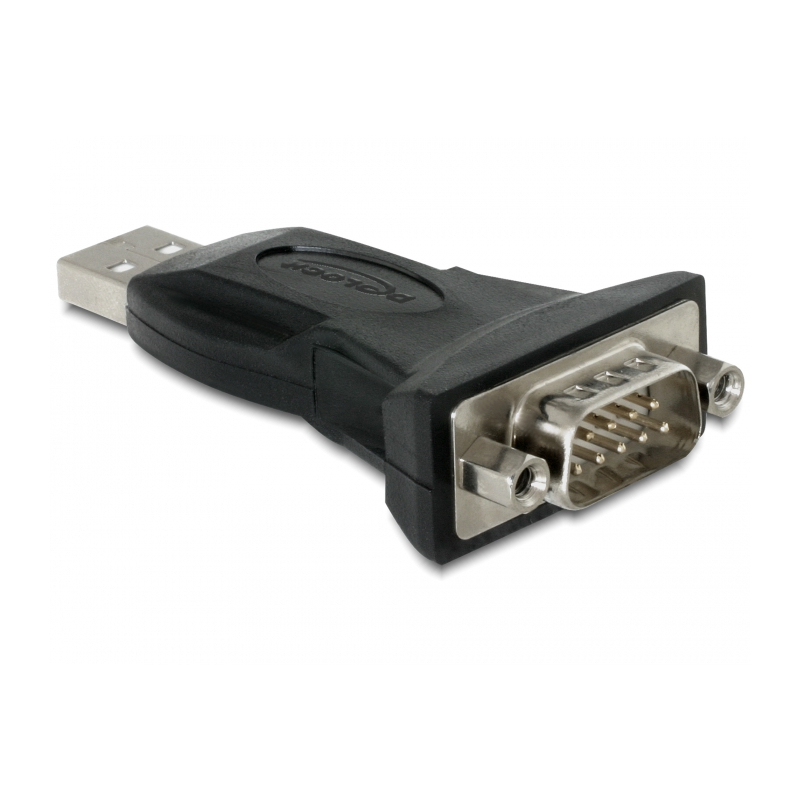

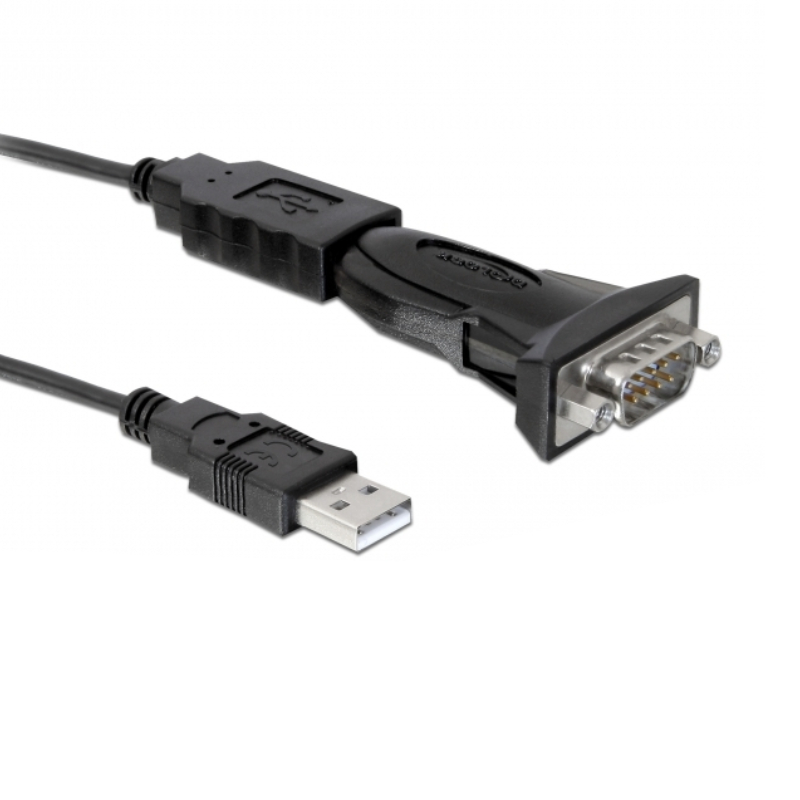

Delock USB-A (m) naar 9-pins SUB-D (m) Seriële RS232 Adapterkabel - FTDI - 0,8 meter - Zwart

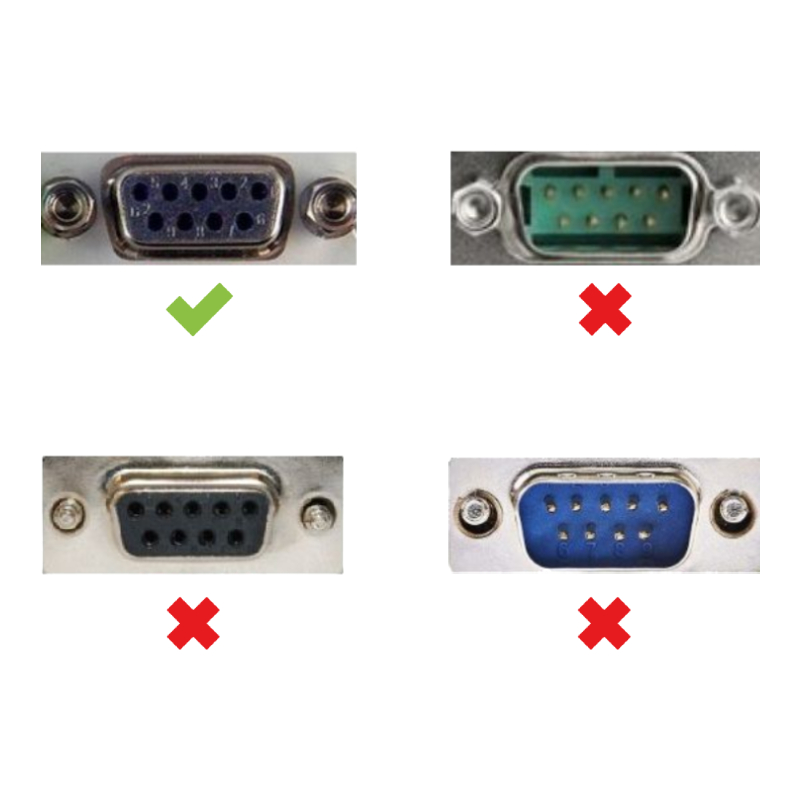

Deze USB-A naar RS232 converter van het merk Delock is geschikt om een USB Type-A poort aan te sluiten op een 9-pins SUB-D (ook wel D-Sub) poort. Let goed op de pin-out om te bepalen of deze kabel geschikt is voor jouw toepassing, het is mogelijk dat niet elke USB-A poort dataoverdracht via deze poort ondersteunt.

USB-A connector

USB-A is de klassieke USB aansluiting en wordt vaak ook gewoon ‘USB’ genoemd. Het is de welbekende rechthoekige variant die terug te vinden is op notebooks, laptops, desktop computers, thuisladers (stroomadapters) en andere apparaten. USB-A poorten zijn backwards compatible, usb-a kabels zijn universeel aan te sluiten. Een 2.0 poort zal ook werken met een 3.0 kabel en andersom. De laagste versie bepaalt de maximale snelheid die behaald kan worden bij dataoverdracht. Een USB-A kabel of adapter heeft vaak een verloop, een USB-A naar USB-A aansluiting wordt zeldzaam gebruikt.

RS-232 connector

RS232 is een vorm van data-overdracht van bijvoorbeeld apparaten naar computers of computers naar computers. Het is een communicatiestandaard die ook vaak een seriële verbinding genoemd wordt. De RS232 connector heet ook wel 9-pin DB9, D-Sub of Sub-D plug. Deze plug lijkt op een VGA poort maar heeft minder aansluitpinnen, namelijk 9 in plaats van 15. De aansluiting dient vaak als servicepoort, om een apparaat te verbinden met een computer zodat updates of software geïnstalleerd kan worden.

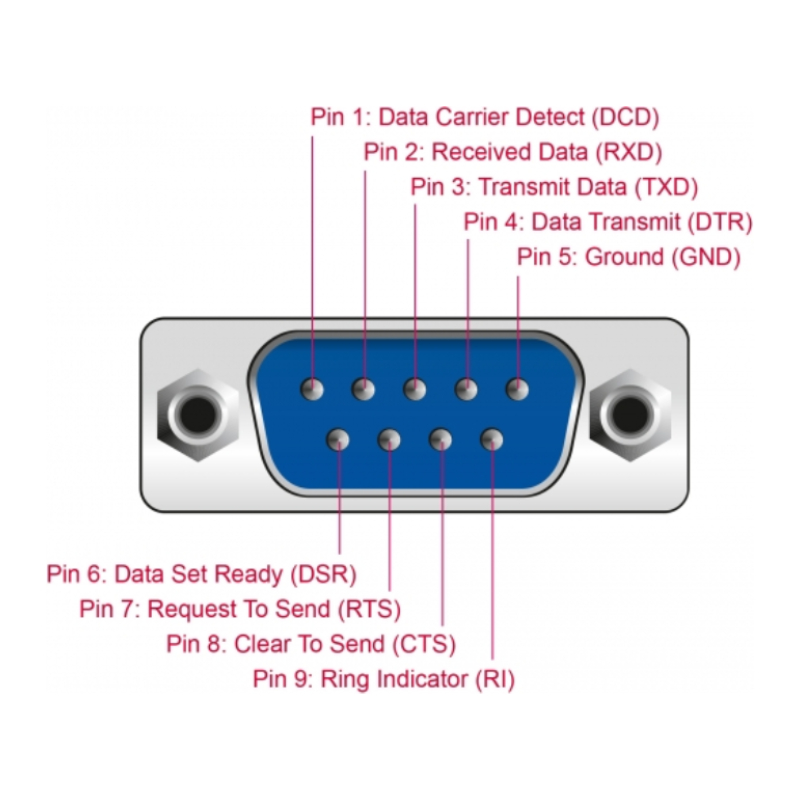

RS-232 pinning

De pin-out van de RS232 standaard is als volgt:

• Pin 1 tot 5 (bovenste rij, van links naar rechts): Pin 1 = DCD (Data Carrier Detect), Pin 2 = RXD (Received Data), Pin 3 = TXD (Transmit Data), Pin 4 = DTR (Data Terminal Ready/Data Transmit), Pin 5 = GND (Signal Ground/Massa)
• Pin 6 tot 9 (onderste rij, van links naar rechtse): Pin 6 = DSR (Data Set Ready), Pin 7 = RTS (Request To Send), Pin 8 = CTS (Clear To Send), Pin 9 = RI (Ring Indicator)
• Buitenzijde van de connector heet ook wel ‘Protective ground’.

FTDI chipset

FTDI is een fabrikant van halfgeleiders, ze zijn gespecialiseerd in USB-technologie en maken softwarestuurprogramma’s voor het omzetten van seriële signalen zoals RS-232, RS-485 of TTL naar USB signalen. Dit komt communicatie tussen USB-poorten en Seriële poorten ten goede, als de apparatuur het stuurprogramma niet herkent, levert de FTDI chip deze vanuit eigen database.

SUB-D connector

Een SUB-D connector is een stekkerverbinding die je voornamelijk terugziet op computers, deze plug heet ook wel D-Sub of D-Subminiatuur. De stekker heeft veel weg van een VGA stekker, maar heeft in tegenstelling tot VGA maar 9 pinnen (in plaats van 15). SUB-D connectoren worden onderscheiden door een letter en getal, de code begint altijd met een ‘D’ gevolgd door het aantal pinnen. Een 9-pins Sub-d plug heet daarom ook wel DB9 plug.
